VESCON: Xi Batch

Batchproduction Excellence

Vertikale Intergration

Wie können Sie Ihr Batch-System nahtlos in übergeordnete Systeme integrieren? Unsere Lösung, Xi BATCH, bietet die perfekte Antwort! Xi BATCH ist Teil der VESCON Xi Process Automation Suite.
Batchsysteme erfüllen oft nicht vollständig die spezifischen Anforderungen der Kunden. Häufig fehlt eine nahtlose Integration in bestehende ERP-Systeme, und die Auftragsverwaltung bleibt auf ein Minimum beschränkt.

Was ist Xi BATCH?

Xi BATCH (Exchange Information for Batch Systems) stellt die ideale Verbindung zwischen der ERP-/MES-Ebene und der Automatisierungswelt dar.

Xi BATCH verbindet Batch Execution-Systeme wie z.B. AVEVA BatchManagement (Wonderware InBatch) oder Simatic Batch mit Auftrags- und Ressourcenplanungssystemen wie SAP

Xi BATCH bietet außerdem benutzerfreundliche Auftragsdialoge und hilfreiche Planungstools, die die Bedienung weiter vereinfachen.

Konkreter Kundennutzen

Xi BATCH schließt die in der Ausgangslage genannten Lücken. Xi BATCH ermöglicht es, das Standardsystem weiterhin mit den vorhandenen Bordmitteln zu betreiben und ist somit unabhängig. Dank des modularen Aufbaus lässt sich Xi BATCH flexibel an Ihre spezifischen Anforderungen anpassen, ohne dass Softwareänderungen notwendig sind.

Individuelle Auftragsdialoge können problemlos integriert werden. Weitere Funktionen wie Plantafel (Scheduler-Funktion: Zeit- oder ereignissgesteuertes Auftragsmanagement), Katalogaufträge und webbasierte Auftragsdialoge erleichtern die Auftragsvorbereitung.

Zudem besteht die Möglichkeit, eine Anbindung an ERP-Systeme sowie an verschiedene Geräte wie Drucker oder Scanner zu realisieren. Für spezielle Kundenanforderungen, die über den Funktionsumfang des Basissystems hinausgehen, können maßgeschneiderte Kundenmodule entwickelt werden, die unabhängig von der Hauptanwendung laufen.

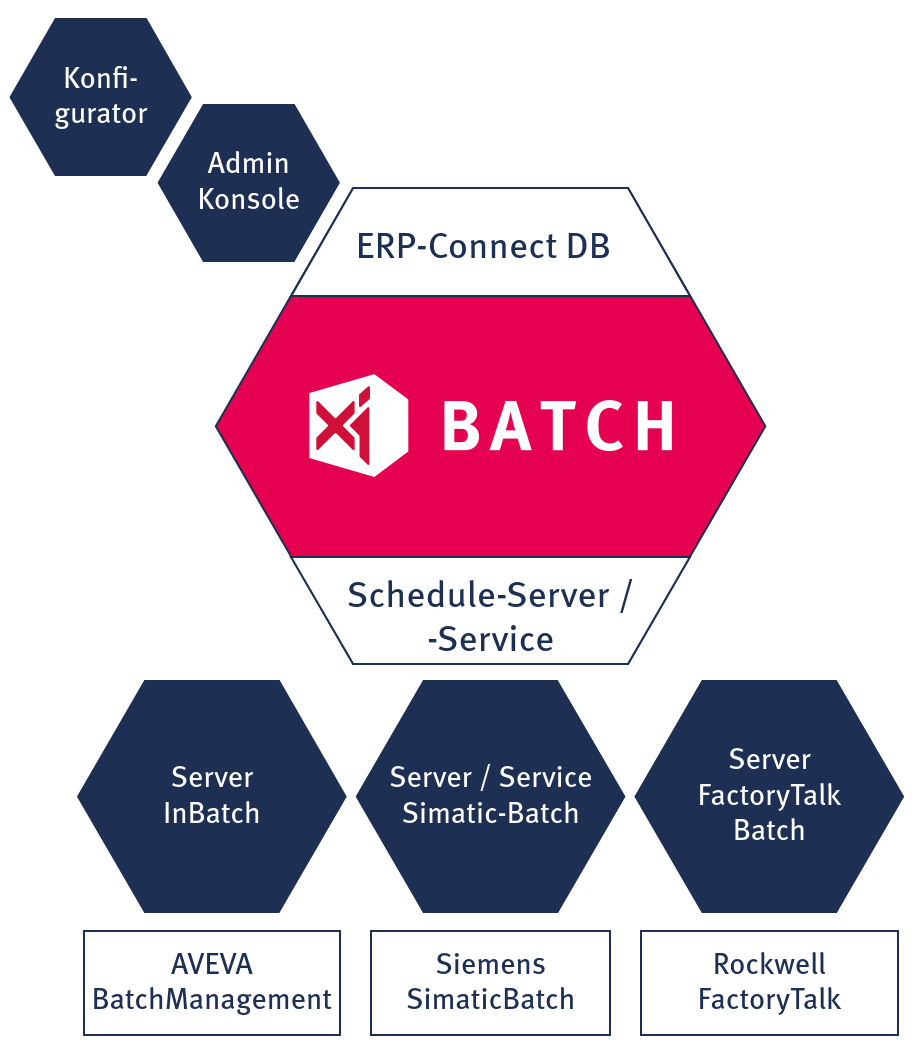

Xi BATCH Basis-System

Datenbank

Basis: Microsoft SQL Server ab Version 2008
Relationale Datenbankstruktur
Zentrale Kommunikationsplattform
Alle Module kommunizieren ausschließlich mit der Datenbank und, gegebenenfalls, mit den
angeschlossenen Systemen
Alle relevanten Daten werden zentral in der Datenbank gespeichert
Der Austausch von Daten mit den operativen Systemen erfolgt ausschließlich über die
entsprechenden Server
Zukünftige Erweiterung oder Option wird so integriert, dass sie auf allen Servern verfügbar
sind, ohne deren Funktionalität zu beeinträchtigen

Zusammen mit dem Schedule-Server bildet die Datenbank die zentrale Intelligenz des Systems.

Schedule-Server

Der Schedule-Server bildet zusammen mit der Datenbank die zentrale Inteligenz des Systems. Er organisiert die Datenbank Operationen und sertzt die Statusinformationen.

Funktionen

Erzeugung von Chargen basierend auf der Auftragsmenge und der Anzahl gleichzeitig zu produ
Chargen pro Linie
Flexibles Startlevelmanagement ("nur anlegen, anlegen und freigeben, vollständig bis zum Start")
Zeitgesteuertes Einplanen von Aufträgen und Chargen in Verbindung mit der Plantafel
Chargensteuerung unter Berücksichtigung verschiedener Abhängigkeiten (Vorgänger,
Auslastung, usw.) in Verbindung mit der Plantafel
Funktioniert auch als Windows-Systemdienst

Server – InBatch (AVEVA)

Funktionen

Anlegen, Freigeben, Starten und Abbrechen von Chargen in AVEVA BatchManagement (ehemals Wonderware InBatch)
Rückmeldung Chargenstart und -ende in die DB
Synchronisation von Rezeptinhalt und Sollmengen (Input) mit der DB und InBatch
Quell- und Zielauswahl über Füllstand und Priorität
Rückmeldung der Produktionsmenge und des Materialumsatzes in die DB
Rückmeldung der Chargenzeiten in die DB
Erzeugen von Rezepten auf Basis eines „Masterrezeptes“ (für Differenzrezepte)
Synchronisation Rezeptparametern (Drehzahl, Temperatur...) mit der DB und InBatch

Server / Service – SimaticBatch (Siemens)

Funktionen

Anlegen, Freigeben, Starten und Abbrechen von Chargen in SimaticBatch
Rückmeldung Chargenstart und -ende in die DB
Synchronisation von Rezeptinhalt und Sollmengen (Input) mit der DB und SimaticBatch
Automatisches Abschließen und Archivieren von Chargen
Synchronisation Rezeptparametern (Drehzahl, Temperatur...) mit der DB und SimaticBatch

Server FactoryTalk Batch

Funktionen

Anlegen, Freigeben, Starten und Abbrechen von Chargen in FT Batch
Rückmeldung des Chargenstarts und -endes in die Datenbank
Synchronisation des Rezeptinhalts und der Sollmengen (Input) zwischen der Datenbank und FT Batch
Rückmeldung der Produktionsmenge und des Materialumsatzes in die Datenbank
Rückmeldung der Chargenzeiten in die Datenbank
